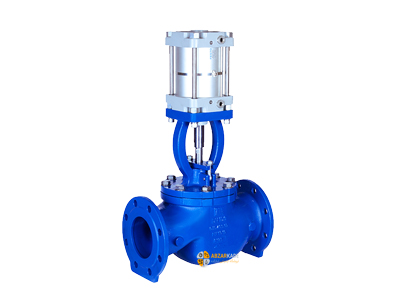

شیر گلوب با عملگر پنوماتیک

شیر گلوب با عملگر پنوماتیک

شیر گلوب با عملگر پنوماتیک دارای بدنه چدنی و رینگ آببندی از جنس فولاد ضد زنگ و لاستیک آببندی از جنس EPDM یا NBR می باشد.

با توجه به طراحی این محصول، امکان تعویض قطعات و تعمیر و نگهداری و سرویس بدون خارج کردن آن از شبکه میسر است.

با تغییر درصد گشودگی این محصول  می توان مقدار فشار و دبی را کنترل نمود .

این محصول  قابلیت نصب عملگر پنوماتیک را دارد.

کاربرد:

از این محصول به عنوان  تنظیم جریان استفاده می شود. این محصول قابل استفاده در خطوط آب رسانی شهری، صنایع و…. می باشد.

شیرگلوب از جنس چدن است و با تغییر میزان گشودگی آن ها می توان مقدار فشار و برگشت سیال را کنترل کرد به عبارتی این محصول برای تنظیم جریان سیال استفاده میشود.

این شیرآلات در کشاورزی ، انتقال و توزیع آب آشامیدنی و یا آب خام کاربرد دارند.

اجزای تشکیل دهنده شیر گلوب با عملگر پنوماتیک

عملگر یا محرک:

انواع کنترل به گونه ای طراحی میشود که امکان عملکرد آسان را فراهم کند. انواع دیگری از کنترل موجود است و در برخی سیستم ها برای عملکرد بهتر در کنترل کردن جریان ضروری است.

بوشن یا آستین یوک:

جهت محافظت از سوپاپ در حین انجام کار طراحی میشود.

مجموعه بوش یوک، در بلبرینگ ها نصب میشود.

یوک:

یوک با ساختار سفت و سخت ، برای مقاومت در برابر رانش محرک طراحی میشود. محفظه های بزرگ ، امکان دسترسی و تهویه آسان فضای بسته بندی را فراهم میکند.

یوک توسط یک حلقه گیره دو تکه و چهار پیچ گیره به بدنه متصل میشود.

این اتصال بسیار محکم است و امکان نگهداری آسان در محل را فراهم میکند.

درپوش:

درپوش معمولا از مواد مشابهی ساخته میشود، و به گونه ای طراحی میشود که ضخامت دیواره همیشه بیشتر از نیاز استاندارد باشد.

ساقه:

ساقه تکه تکه بدون چرخش توسط یک حلقه یاتاقان سر گرد به دیسک متصل میشود و یک نگهدارنده ساقه و مهره دیسکی ، یکپارچگی کیت را تضمین میکند.

بدنه:

بدنه به این منظور طراحی میشود  تا تمام الزامات استاندارها را برآورد کند.

اتصال درپوش بدنه، توسط یک واشر آب بند فشاری ایجاد میشود. شرایط پیش تنش آن با استفاده از پیچ و مهره های پیچ شده به فلنج درپوش به دست می آید.
