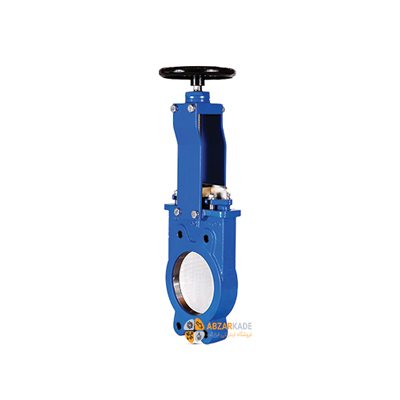

شیر کشویی چاقویی

شیر کشویی چاقویی

شیر چاقویی از نوع قابل نصب بین دو فلنج لوله (ویفری) یا به فلنج انتهای خط ( لاگ) و دارای سیستم آببندی یکطرفه میباشد که در صنایع مختلف بکار میرود.

به دلیل طراحی خاص این شیر قطعات در حال حرکت کمترین تماس را با یکدیگر دارند، ما بین لایه ای از پکینگ و لاستیک آب بندی و بدون اینکه با بدنه تماسی داشته باشد به سمت بالا و پایین میرود.

این شیر تحمل هر گونه انبساط حرارتی قطعاتش را بدون اینکه تاثیری در تعویض و عملکرد آن وجود داشته باشد را دارد.

به دلیل بالا رفتن تیغه بطور کامل مواد جامد از آن به راحتی عبور میکند و میتوان یک آب بندی بهتری را به وجود آورد.

بدنه شیر کشویی با اتصالات فلنچی، پیچی یا جوشی به لوله کشی متصل می شود.

بونت، حاوی قطعات متحرک است که با پیچ و مهره به بدنه متصل می شود تا امکان تمیز کردن و نگهداری را فراهم کند.

تریم شامل ساقه، گیت، گوه یا دیسک و حلقه های سیت است .

مشخصات شیر کشویی چاقویی

مکانیسم کار شیر کشویی بسیار ساده است.

هنگامی که چرخ دستی چرخانده می شود، ساقه را می چرخاند که از طریق رزوه ها به حرکت عمودی گیت تبدیل می شود.

از این نوع شیرها به عنوان شیرهای چند چرخشی نیز یاد می شود، زیرا برای باز و بست شدن کامل شیر بیش از یک چرخش 360 درجه نیاز است .

هنگامی که دروازه از مسیر جریان برداشته می شود، شیر باز می شود و هنگامی که به جای خود باز می گردد، شیر بسته است .

در شیر کشویی، موقعیت میله نشان می دهد که یک شیر کشویی باز (خارج از بدنه شیر) یا بست است.

در شیرهای کشویی غیر بالارونده، تشخیص اینکه آیا کاملا باز یا بست است، در نگاه اول کار آسانی نیست.

نشانگر جهت بسته شدن میتواند برای تعیین موقعیت گوه مفید باشد.

نشانگر موقعیت، وسیله ای است که بر روی میله شیر کشویی نصب می شودو به کاربر کمک می کند تا موقعیت شیر را به سرعت تعیین کند .

شیر کشویی چاقویی ، شیر دروازه ای چاقویی، شیر گیوتینی یا نایف ولو، نوعی از شیرهای کشویی است.

که از یک تیغه به منظور مسدود کردن مسیر جریان مایعات سنگین، لجن و مایعات خمیری استفاده می کند.

عملکرد شیر کشویی چاقویی

در ابتدا، شیر کشویی چاقویی برای استفاده در صنعت کاغذ و خمیر کاغذ طراحی شد اما ویژگی های ساختاری آن باعث شد به سرعت در صنایع دیگر نیز محبوبیت کسب کند و وارد صنایع دیگر نظر

آب و فاضلاب و…. شود.

این شیرها برای استفاده در محیط های خورنده، فرسایشی و ساینده مناسب هستند.

در نوع معمول شیرهای کشویی، ممکن است چسبیدن مایعات سنگین به دروازه، آببند و گوه شیر، مانع از بسته شدن کامل آن شود، اما شکل تیغه ای دروازه شیر کشویی چاقویی، باعث می شود

تا تیغه شیر،مانند چاقو عمل کرده و با برش دادن سیال سنگین به صورت گیوتنی جریان آن را مسدود کند.

ویژگی های ساختاری خاص شیر کشویی چاقویی آن را برای استفاده در سیستم هایی که دارای سیال با ویسکوزیته بالا هستند مناسب می کند.

این نوع شیر کشویی، حداقل افت فشار را در حالت کاملا باز دارد و باز و بسته کردن آن به سادگی انجام می شود.

شیر کشویی چاقویی برای شرایط کاری خشن مناسب است و لبه تیغه های آن به حالت تیز می باشد تا بتواند به راحتی مایعات سنگین و مواد نیمه جامد را قطع کند.

همچنین، این شیر گزینه مناسبی برای استفاده در سیستم های آب پسماند و لجن می باشد.

به ویژه در مواردی که سیال دارای خواص اسیدی باشد؛ چرا که تیغه های این شیر از فلز ضد اسید تولید می شود و در برابر خوردگی و سایش مقاوم است .

شیر کشویی چاقویی

در مورد نحوه بست شدن شیر چاقویی و وضعیت آن در حالت کاملا بست باید گفت، زمانی که شیر در حالت بست قرار دارد، تیغه شیر در میان آببند (معمولا الاستومری) قرار می گیرد و مسیر

جریان را مسدود می کند.

مایعات غلیظ و نیمه جامد خمیری به راحتی به سطح این قسمت الاستومری می چسبند اما مشکلی ایجاد نمی کنند.

با این حال، زمانی که ذرات جامد یا پودری شکل از دریچه شیر عبور می کند، باعث می شود فضای بین این قسمت با این مواد پر شود و حالت سخت به خود بگیرد.

در این حالت شیر به سختی بست می شود و لازم است آببند الاستومری تعویض شود.

شیر کشویی چاقویی  در مواردی به کار رود که نیاز است شیر در حالت کاملا باز یا کاملا بست باشد.

بنابراین، این شیر برای تنظیم جریان مناسب نمی باشد و در حقیقت ساختمان آن برای این نوع عملکرد طراحی نشده است.

اگر این شیر در حالت نیمه بست قرار گیرد، در اثر فشار سیال دچار ارتعاش و این عامل در طولانی مدت سبب از بین رفتن دیسک و آببند شیر می شود.

علاوه بر این، شیر کشویی چاقویی به گونه ای طراحی میشود که به آرامی باز و بست می شود؛ این امر سبب می شود تا شیر در برابر ضربه قوچ مقاوم باشد.

برای باز و بست کردن شیر کشویی چاقویی،با توجه به شرایط کاری، بودجه، سایز شیر و عملکرد مورد انتظار، می توان از عملگر دستی که بصورت هندویل (فلکه ای) است و یا از عملگرهای برقی،

پنوماتیک یا گیربکسی استفاده کرد.

کاربرد:

• شیر کشویی چاقویی برای قطع و وصل جریان مایعات با ویسکوزیته بالا، پودرها و خمیرها استفاده می شود.
• به طور عمده در صنایع غذایی، شیمیایی، معدنی، دارویی، نفت و گاز، کاغذسازی، سیمان، پتروشیمی، فولاد و صنایعی که با این گونه مواد سر و کار دارند استفاده می شود.
• البته این موضوع به این معنی نیست که نتوان از آن در سیستم‌های حاوی مایعات استفاده کرد.
• در سیستم های آب پسماند، مایعات دارای ذرات قابل رسوب و هم چنین سیستم های انتقال آب نیز بکار میرود.
• به طور کلی، شیر کشویی چاقویی برای فشارهای کاری پایین طراحی میشود و در سیستم هایی که فشار کاری آن ها بالاست مناسب نیست.

مزایا:

• از مزیت‌های اصلی شیر کشویی چاقویی سادگیu شکل آن اشاره کرد که آببندی بالایی برای شیر عملکرد، قیمت پایین، وزن نسبتا کم و عملکرد بالای آن برای قطع و وصل جریان
• مواد پودری و مایعات غلیظ اشاره کرد.
• علاوه بر این، شیر کشویی چاقویی، به دلیل فول سایز یودن، در حالت کاملا باز مانعی بر سر راه محتویات عبوری ایجاد نمی کند؛ بنابراین، افت فشار در این نوع شیر پایین است.

محدودیت ها:

• مهم ترین محدودیت های شیر کشویی چاقویی، فشارکاری پایین آن و هم چنین، مناسب نبودن آن برای تنظیم جریان است.
• به طوری که اگر برای تنظیم جریان به کار رود، ارتعاشات حاصله می تواند هم به شیر و هم  سیستم انتقال آسیب وارد کند.
