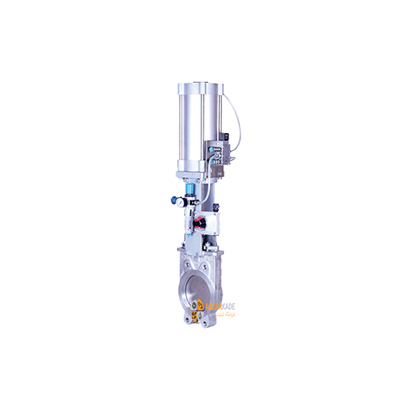

شیر کشویی چاقویی با عملگر پنوماتیک

شیر کشویی چاقویی با عملگر پنوماتیک

شیر چاقویی از نوع قابل نصب بین دو فلنچ لوله (ویفری) یا به فلنچ انتهای خط ( لاگ) و دارای سیستم آببندی یکطرفه میباشد که در صنایع مختلف مورد استفاده قرار میگیرد.

به دلیل طراحی خاص این شیر قطعات در حال حرکت کمترین تماس را با یکدیگر دارند.

تیغه ما بین لایه ای از پکینگ و لاستیک آب بندی و بدون اینکه با بدنه تماسی داشته باشد به سمت بالا و پایین میرود.

شیر کشویی چاقویی با عملگر پنوماتیک تحمل هر گونه انبساط حرارتی قطعاتش را بدون اینکه تاثیری در عملکرد آن داشته باشد را دارد .

به دلیل بالا رفتن تیغه بطور کامل مواد جامد از آن به راحتی عبور میکند و میتوان یک آب بندی بهتری را به وجود آورد.

این شیر دارای سیت قابل تعویض است و میتوان آن را در انتهای خط نیز نصب نمود.

با چرخش راستگرد فلکه، تيغه این شير که توسط راهنماهای تفلونی مهار میشود به پایين حرکت و ضمن عبور از رینگ آببندی بدنه، با توجه به لبه گوه ای تيغه در قسمت پایین مانند

گيوتين عمل کرده و قادر به برش سيال ویسکوز و خميری می باشد.

مشخصات شیر کشویی چاقویی با عملگر پنوماتیک

با چرخاندن فلکه جهت خلاف عقربه های ساعت شير باز و زماني که تيغه از داخل بدنه جدا و بالا می رود آببندی بدنه و عدم نشتی سيال به خارج از آن توسط لاستيک آببندی

و پکينگ های مخصوص که توسط نگهدارنده پکينگ تحت فشار قرار گرفته و قابل تنظيم است انجام می شود.

جهت کاهش سایش و پارگی لاستيک آببندی، مقدار فشردگی لاستيک را مي توان متناسب با فشار کاری سيال کاهش داد.

پوشش رنگ کلیه قطعات چدنی و پایه شیر کشویی چاقویی توسط رنگ پودری و با روش الکترواستاتیک رنگ آمیزی میشود.

از شیر کشویی چاقویی عمدتا در نیروگاه های حرارتی، کارخانجات تولید مواد شیمیایی، صنعت کاغذ و خمیر کاغذ، برای انتقال مواد پودری، صنایع غذایی و آشامیدنی و خطوط انتقال

مایعات چسبناک با ویسکوزیته بالا مانند فاضلاب، لجن های شیمیایی، سیالات چسبنده، شیره قند استفاده می شود.

شیر فلکه کشویی چاقویی در بازار به نام‌های شیر چاقویی، شیر کشویی چاقویی، شیر گیوتینی و نایف ولو هم معروف می‌باشد.

در شیرهای چاقویی بر خلاف شیرهای پروانه ای با باز شدن شیر  دیسک از مسیر سیال خارج و موجب عمر بیشتر دیسک می‌شود.

همچنین خروج کامل دیسک از سیال موجب عبور بهتر سیال از مقطع شیر می‌شود . عملگر شیر به صورت دستی می‌باشد که در صورت نیاز می‌توان از عملگرهای برقی یا پنوماتیک

نیز برای کنترل شیر استفاده نمود.

کاربرد:

شیر کشویی چاقویی برای شرایط کاری خشن مناسب است.

لبه تیغه های آن به حالت تیز می باشد تا بتواند به راحتی مایعات سنگین و مواد نیمه جامد را قطع کند.

همچنین، این شیر گزینه مناسبی برای استفاده در سیستم های آب پسماند و لجن می باشد.

به ویژه در مواردی که سیال دارای خواص اسیدی باشد؛ چرا که تیغه های این شیر از فلز ضد اسید تولید می شود و در برابر خوردگی و سایش مقاوم است.

در مورد نحوه بست شدن شیر چاقویی و وضعیت آن در حالت کاملا بست باید گفت، زمانی که  شیر در حالت بست قرار دارد تیغه شیر در میان آببند (معمولا الاستومری) قرار میگرد.
